Free60 se penche sur le disque dur

[Newserator]

Free60.org se penche actuellement sur le disque dur de la xbox 360 et nous livre quelques informations intéressantes :

- Le disque est de marque Samsung (il semble également que des disques durs Seagate soient utilisés dans certaines consoles mais on ne sait pas encore si le contenu est identique) et il est nécessaire pour profiter de la rétro-compatibilité.

- Le disque dur n'est absolument pas "locké". Un disque complétement vide sera seulement lu par la Xbox 360 si les headers et footers nécessaires sont sur le disque.

- Pour le moment le format de fichiers utilisés est inconnu (peut-être FatX), bien que des headers NTFS ont été découverts à la fin des images du disque.

- Actuellement aucune information ne permet de penser que le disque dur est crypté, il y a de nombreuses entrées texte qui peuvent être lues.

Voic un tableau reprenant le contenu du disque dur :

Address	Length (bytes)	Contains
0x0000	8192	Null (0x00)
0x2000	68	Plain text hard disk info
0x2202	2	Size of following PNG file
0x2204	2754	MS logo in PNG format, made with Macromedia Fireworks MX 2004 on the 19th of July 2005
0x130EB0000	4	'XTAF' Header (XTAF is FatX backwards)
0x4A852FA00	8	'TOCBLOCK' Header
0x4A852FC00	8	'TOCBLOCK' Header
0x4A852FE00	8	'PRIVHEAD' Header

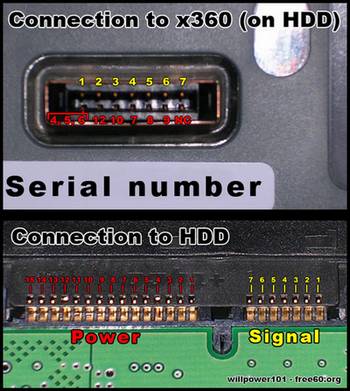

Image et tableau des correspondance de liaisons entre le disque dur et la carte mère :

Pin #	Signal Name	On XBOX 360	Signal Description
1	V33	Not connected	3.3V Power
2	V33	Not connected	3.3V Power
3	V33	Not connected	3.3V Power, Pre-charge, 2nd mate
4	Ground	Connected	1st Mate, Pre-charge, 2nd mate
5	Ground	Connected	2nd Mate
6	Ground	Connected	3rd Mate
7	V5	Connected	5V Power
8	V5	Connected	5V Power
9	V5	Connected	5V Power
10	Ground	Connected	2nd Mate
11	Reserved	Not connected	-
12	Ground	Connected	1st Mate
13	12V	Not connected	1st Mate, Pre-charge, 2nd mate
14	12V	Not connected	2nd Mate
15	12V	Not connected	3rd Mate

  Site officiel : Free60.org

Lien vers article original : http://x360.gx-mod.com/modules/news/article.php?storyid=392
