Alors qu'en ce moment les news viennent plus de la team Xecuter, l'autre team, la team Maximus nous propose encore quelques améliorations pour leurs produits. Elle nous présente aujourd’hui la Stringer V4.

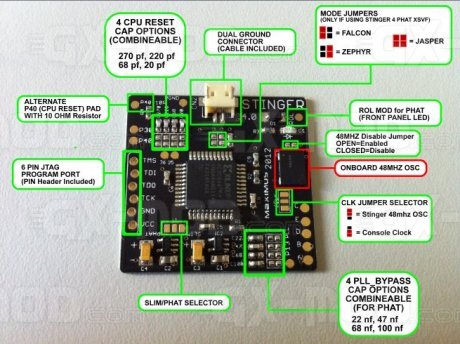

Elle ne nous livre pas beaucoup d'informations, mais avec cette nouvelle photo, on peut en traduire :

- Quartz 48MHz inclut sur la puce
--> Un pont de soudure à faire pour le désactivé
--> Un pont de soudure à faire pour le CLK
- Une pastille à souder pour le mode Rol pour Phat
- Pour Phat, quatre ponts de soudures pour des valeurs de condensateur "PLL_BYPASS" différentes : 22nf, 47nf, 68nf, 100nf
- Un pont pour la sélection Slim/Phat
- Six pastilles pour la programmation J-Tag (pin-header inclut)
- Quatre ponts de soudures pour des valeurs de condensateur "CPU_RESET" différentes : 20pf, 68pf, 220pf, 270pf
- Connecteur double masse (câble inclut)
- Pont de soudure pour la sélection de la carte-mère (Falcon, Zephyr, Jasper)
- Pastille alternative 40 pour le "CPU_RESET" avec une résistance de 10 Ohm

Site officiel : blog.cursos-games.com



Lien vers article original : http://x360.gx-mod.com/modules/news/article.php?storyid=4110

[Souldream]

Vive les ponts de soudures... pourquoi ne pas mettre des jumpers ??

[KaISeR SoZEi]

Peut être parce-que c'est moins éfficace étant donné le risque d’interférences lié à un contact simple avec en plus le risque d'oxydation, tu trouve pas ?

[JKilvan]

Ils ont, eux, pensé à mettre un point pour désactiver le quartz. Chose que n'a pas pensé faire la team Xecuter.

[tekalix]

salut merci pour la news,

a tester a l'occasion

[milerwan]

Ils ont, eux, pensé à mettre un point pour désactiver le quartz. Chose que n'a pas pensé faire la team Xecuter.

Ben non, ils y ont pensé :

Slim (Trinity)

LK1 - Short (Disable Crystal)
