[maj] Dual Nand Corona - Schema D'installation

[Newserator]

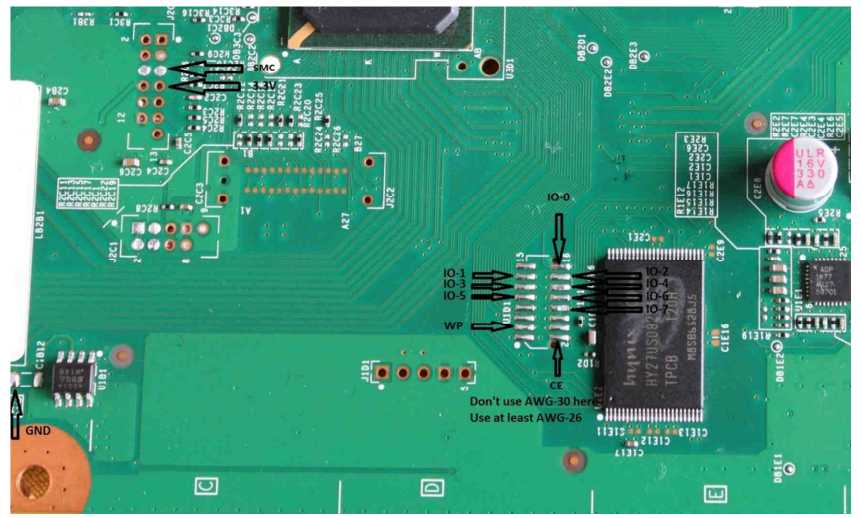

La Team derrière la x360Glitchip et le x360DNA vous apporte aujourd'hui les points de correspondances pour monter une solution de dual nand sur une carte mère Corona.

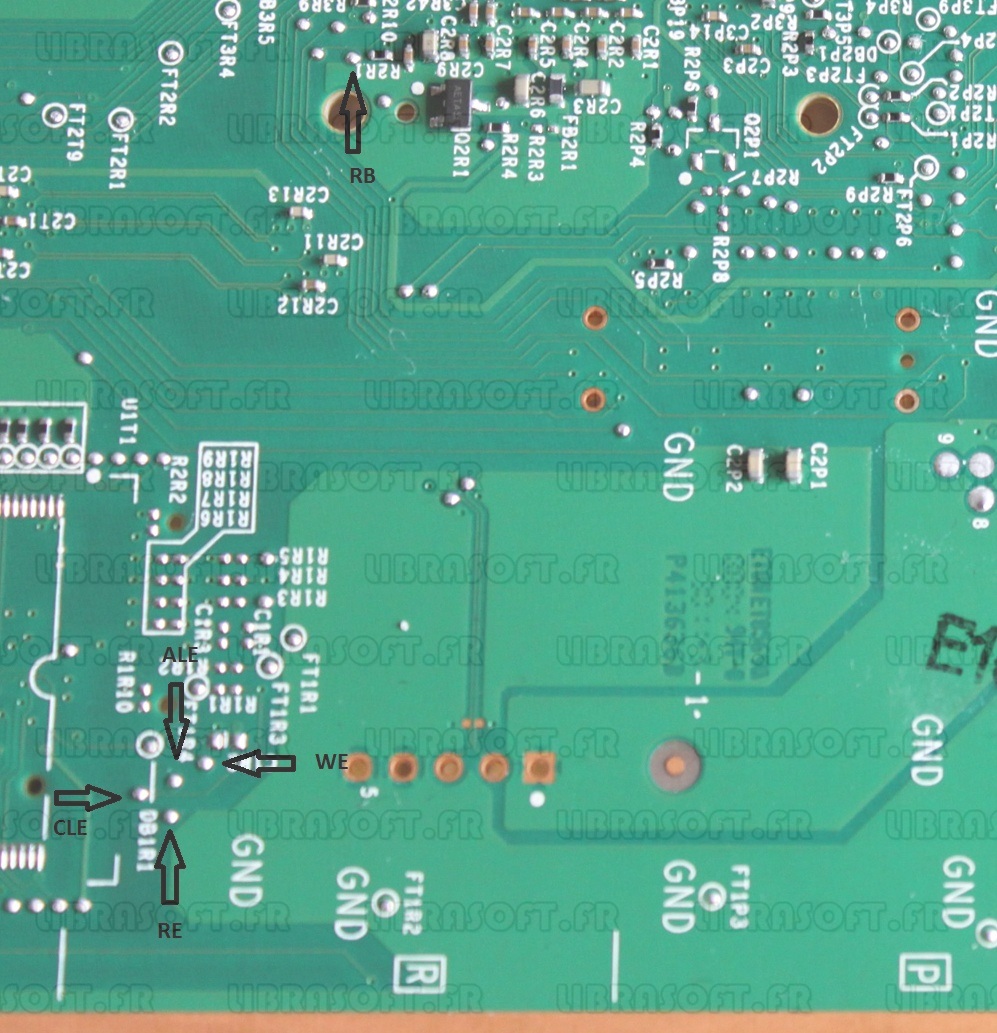

5 points sont sous la carte mère, alors que tous les autres sont sur le dessus de la carte mère.

Sans plus attendre voici les images :

Cliquez sur les images pour zoom.

[MAJ]

Comme une puce Dual Nand ne va pas sans sa petite soeur, l'équipe met également à jour sa x360Glitchip. Toutes les documentations sont à disposition sur le site de l'auteur.

Nous mettons à jour aujourd'hui les documentations relatives à la x360Glitchip v2.1 et au x360DNA pour la prise à charge des Coronas.

Vous retrouverez donc, le schéma d'installation de la Glitchip v2.1 sur les Corona avec les deux nouveaux points pour le CPU_RST (Point F de la puce), ainsi que le schéma d'installation du x360DNA pour Trinity et Corona avec sa traduction pour nos confrères anglophones.

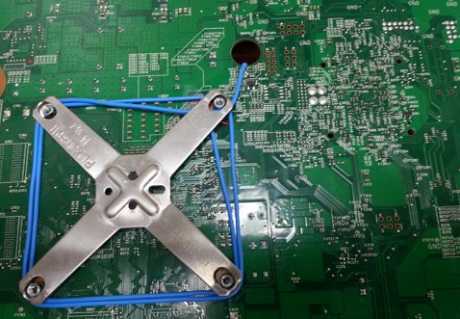

Parmi la documentation, vous retrouverez une installation préconisée pour la x360Glitchip v2.1 qui améliore encore les temps de boot sur les Coronas.

Pour cela vous aurez besoin d'un cable AWG-25 (ou AWG-24) pour le point F, d'une longueur de 55cm.

Source : http://www.x360glitchip.com

Lien vers article original : http://x360.gx-mod.com/modules/news/article.php?storyid=4016

Modifié le 24 juillet 2012 par deaphroat

[psychomantis59]

Que dire de plus a part bravo et merci.

[billilys]

la x360glitchip v2 est compatible SANS AUCUNE MODIFICATION avec les consoles CORONA,

la x360DNA est une solution DUAL NAND economique qui fonctionne au poil ! trinity et corona

[tekalix]

salut merci pour la news,

je regrette pas mon achat

[acide0]

Tres bon ça j'ai une trident a installer sur corona, il me fallait plus que ça !

[Razkar]

Tres bon ça j'ai une trident a installer sur corona, il me fallait plus que ça !

Tu peux egalement utilisé les points sous la CM comme ceux des diag squirt http://f2.s.qip.ru/5G6TvOm5.jpg

[acide0]

Y aurait pas quelqu'un qui aurait les points exact sur la trident pour que je puisse me referrer au points donné ici et par razkar, merci

[deaphroat]

0 : io-0

1 : io-1

2 : io-2

3 : io-3

4 : io-4

5 : io-5

6 : io-6

7 : io-7

a : ce

b : rb

c : re

d : cle

e : ale

f : we

g : wp

h :

Il manque le point h pour éteindre la console pendant le changement de nand.

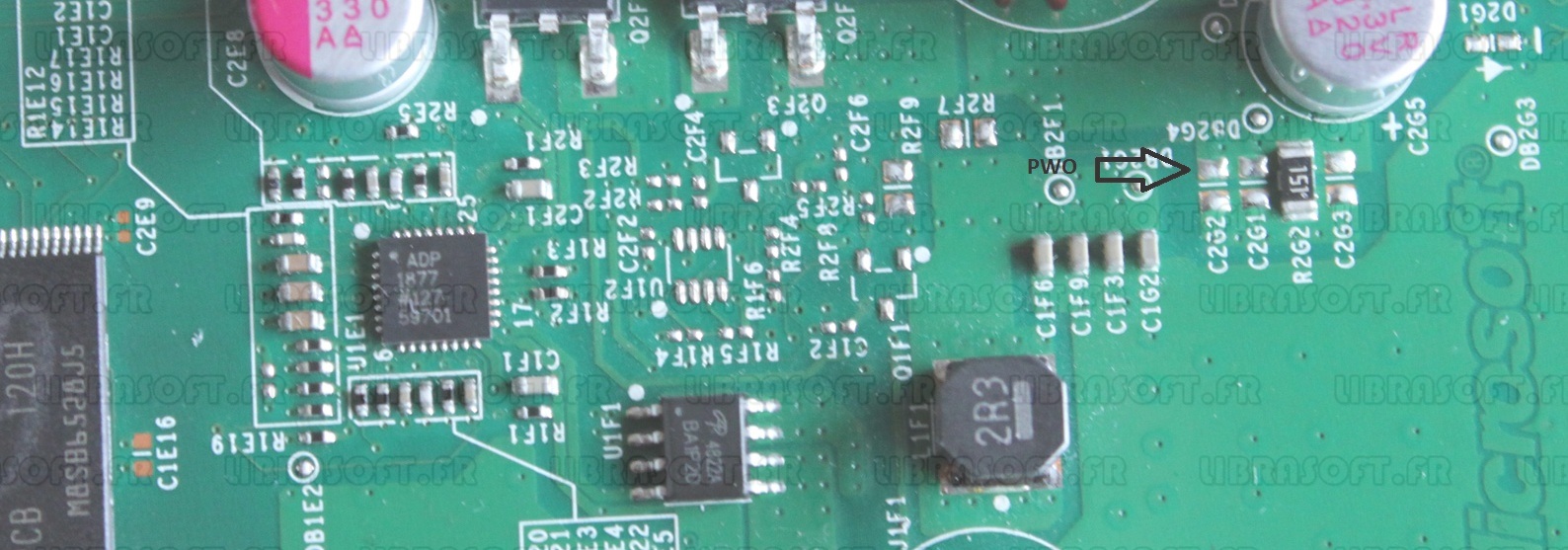

Sur les plans de Soul j'ai pas compris si le point pwo c'est pour remplacer le point wp.

( Je me suis juste aider des photos que j'ai posté la et la )

[SoulHeaven]

Non le point PWO c'est que pour mon DNA.

Le point WP est présent sur les diagrammes

[acide0]

Un gros merci deeproath c est très apprécié mais sans ce point H je suis au point neutre car je veux pas installer a moitier. Sur les autres puce comme le squirt ou la DNA quel point est utilisé a l instar du H sur trident ?

J'ai communiqué avec la team matrix a propos de ce point H, j'attends des nouvelles aussitot obtenue, je vous passes le mot.

Modifié le 17 juillet 2012 par acide0

[deaphroat]

Je sais pas si t'aura des news de cette team

Ta vu qu'il y avait des gens qui disais qu'il fallait se mettre en Y et d'autre en NC1 pour l'alim de la puce glitch?

Sinon c'est juste pour le hotswap, si tu change de nand console éteinte tu n'a pas besoin de H..

[acide0]

Si ce n'était que pour moi pas de probleme je fais attention mais bon c'est pour un client donc je veux pas prendre de chance qu il fasse une fausse manipulation et mettre hs le tout.

La mienne a été monté avec le Y et pas de probleme jusqu'a present.

A un moment ou un autre ils auront a mettre a jour leur montage pour les corona.

[lefuret]

Salut,

Merci pour la news.

Dommage que j'ai une corona V2 (Qui attend pour être Glitchée )

[Shakin]

Ah lefuret !

Tu veux pas échanger contre une Trinity ? ( enfin si t'es en france )

[deaphroat]

Mise à jour de l'article pour la x360Glitchip. Merci.

[Yo$h€e]

@deaphroat : Il faut changer la première photo de l'article.

Il manque le point SMC dessus

[deaphroat]

Corrigé
