Info technique sur le Samsung XHM

[Newserator]

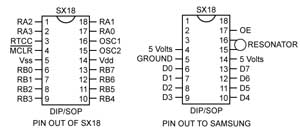

La Team Xecuter a posté hier de nouvelles infos techniques de leur projet XHM (flashmod pour lecteur DVD XBox 360). Le souhait final de la Team étant de mettre à disposition du public l'ensemble des diagrammes et code source nécessaires à la réalisation personnelle d'une puce .

Ils nous délivent ici quelques infos concernant le lecteur Samsung et leur projet XHM.

A savoir:

1 - L'OE n'est pas nécessaire pour que le Mediatek fasse tourner le firmware et peut être maintenu à bas, mais ce n'est pas recommandé

2 - L'OE alterne constamment et de façon régulière (il peut cependant changer de vitesse par moment, mais pas quand il y a des données valides)

3 - OE haut et bas durent 60ns chacun (durée de données valide)

4 - D'un OE haut à l'OE haut suivant il faut 120ns

5 - Les données sont valides 20ns aprés qu'un OE soit devenu bas, bien que l'OE ne soit pas nécessaire du tout

6 - L'adresse est présentée au 39SF020AFW 40ns aprés l'OE haut

7 - L'adresse est alors maintenue et stable pendant 80ns

8 - Les données durent 80ns

9 - Il y a des données encore présentes entre les "vraies"données, il faut donc faire attention lorsqu'on teste les lignes de données

10 - Le Mediatek fait tourner le firmware directement depuis le 39SF020A

11 - Le Mediatek ne fait pas tourner le firmware séquentiellement, mais par instruction

12 - Le Mediatek dispose d'une mémoire interne qui partage les même pins de connexion que les données et les adresses du 39SF020A

13 - Le Mediatek dispose d'un CPU interne double et de mémoire

14 - Le SX18AC (ou les modèles supérieurs) tourne à 50MHz et dispose d'un temps d'instruction de 20ns

15 - Le SX18AC (ou les modèles supérieurs) peut être overclocké, même s'il peut flaher le firmware du Samsung "à la volée" à 50MHz/20ns

16 - Le SX dispose d'un jeu d'instruction réduit qui peut facilement être maitriser en quelques heures

17 - N'importe qui avec une demi cellule grise peut apprendre le jeu d'instruction du SX

Le code source n'en est qu'à ses balbussiments. N'attendez pas à ce qu'il fonctionne à 100% ; ce n'est que du "homebrew". Il a été écrit afin de montrer à quel point il est simple de patcher le 39SF020A, et pour prouver que cela peut être fait avec un matériel lent et peu coûteux, sans connaissance technique approfondie.

Le composant choisi est le SX18AC, mais vous pouvez utiliser n'importe quel composant plus rapide de la famille SX, par exemple le SX28AC, dont la plupart des "homebrewers" ont a trainer quelque part. Vous aurez également besoin d'un résonnateur (comme par exemple un Murata 50MHz)

  Site officiel : Team Xecuter

Lien vers article original : http://x360.gx-mod.com/modules/news/article.php?storyid=914

[adinsx]

Attention, ils ne le disent pas :

Les PIC sont des microcontrolleurs, ils ne peuvent être programmé qu'une seule fois, donc si on se loupe il faut en racheter un !

Par conséquent, si certain veulent tenter cette technique, achetés en quelques uns, généralement si vous périphérique de programmation n'a encore jamais servi, il y a quelques erreurs la première fois !

@dinsx

Modifié le 11 août 2006 par adinsx

[nickyer]

Salut, c'est quoi un résonnateur ?
