Installer Un Lecteur Sd Dans Son Mister Backup Z64

[zouzzz]

Cette démonstration - tuto va vous expliquer comment utiliser et implanter un lecteur de carte SD à la place du lecteur ZIP original.
Il est aussi possible d'implanter un hdd 2.5" mais je trouve que c'est beaucoup moins pratique, en effet la carte SD permet de ne pas perdre la connexion "volante" avec les PC.

Voici le résultat en vidéo ici : http://www.youtube.com/watch?v=gLiFU_YWfUY?hl=fr&fs=1

Lien HS




*pour le plaisir de la bidouille, ça ne s'explique pas
*pour le silence, le lecteur ZIP fait du bruit
*pour la capacité de stockage, sur une carte SD je peux loger environ 80 / 90 jeux, démos...
*pour supprimer le gros lecteur ZIP relié à mon PC
*pour remplacer une technologie révolue (le ZIP) par une autre encore bien supporté et pour longtemps.
*la vitesse de chargement des jeux un peu plus rapide avec la carte SD (carte à grande vitesse ou pas), pas de différence transcendante mais je pense que c'est essentiellement du à l'adaptateur.


Quels sont les désavantages?
J'en ai trouvé qu'un, le temps d'attente du scan de la carte SD par le Mister Backup z64 passe de 5 secondes (avec le lecteur ZIP) à 12 secondes (avec le lecteur carte SD). Normal me direz vous vu le nombre de fichiers à scanner sur la SD (80/90) par rapport à au disque ZIP (8 max).

*un Mister Backup z64, je le nommerai MB z64
*un tournevis cruciforme assez gros (je ne connais pas les désignation cruciforme)
* un lecteur de carte SD - IDE 40 pins
*une carte SD (2Go de préférence)
*un pistolet à colle chaude
*une nappe IDE 40 pins, courte si possible (celle que j'utilise dans la démonstration est un peu trop grande)
*un ordinateur
*l'archive z64bios220




Je recommande une carte SD 2 Go ça suffit largement pour stocker "quelques" roms.
En effet le Mister BackUp z64 ne peut gérer des tailles de partitions supérieures à 2 Go, formatez-là en FAT 16.
Si vous n'avez que des cartes de capacité supérieure à 2 Go, formatez-là en FAT 16 partitionnée en portions inférieures ou égales à de 2 Go.
Une fois formatée, injectez quelques roms à la carte SD.

Pour faire reconnaitre les carte SD (ainsi que les hdd 2.5"), il faut impérativement mettre le MB z64 à jour en 2.20, pour cela suivez le guide.
*Téléchargez l'archive z64bios220
*Décompressez le fichier z64bios.img contenu dans l'archive téléchargée ci-dessus.
*Placez le fichier z64bios.img à la racine d'un disque ZIP placez le fichier.
*Placez ce disque dans le MB z64 et allumez-le.
*Allumez ensuite votre N64, le menu habituel de sélection de jeu/demo/code apparait alors.

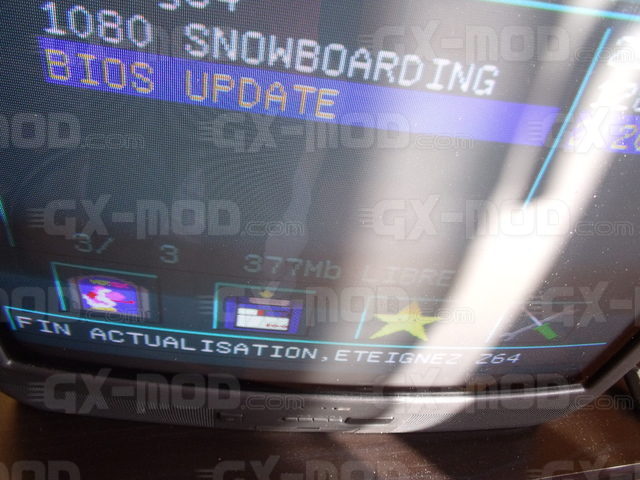

*Sélectionnez BIOS UPDATE et suivez les instructions.

*Une fois la mise à jour réalisée, éteignez votre N64 puis votre MB z64.

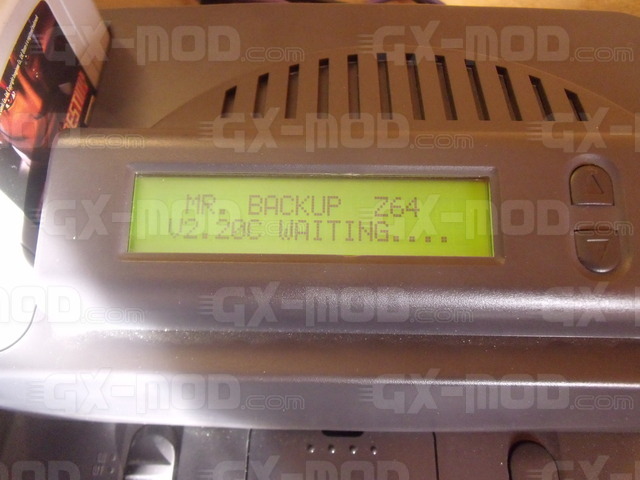

*Rallumez votre MB z64, la ligne inférieure devrait donnée 2.20A ou 2.20B ou 2.20C (en fonction de votre type de MB z64).

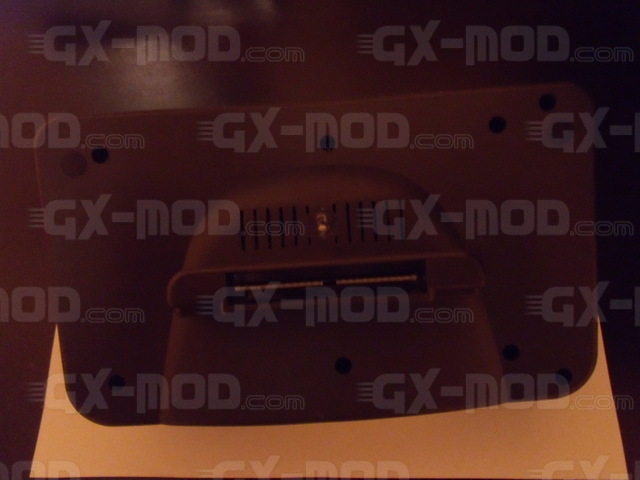

Retournez le MB z64 vous y verrez 8 vis.

Retirez les 4 vis du milieu, ce sont elles qui fixent le lecteur ZIP à l'ensemble.
Retirez ensuite les 4 dernières vis, voilà toute la visserie du MB z64 est démontée.

Vous pourrez alors lentement et consciencieusement ouvrir la bête, attention tout de même à y aller molo, gaffe à la connectique.

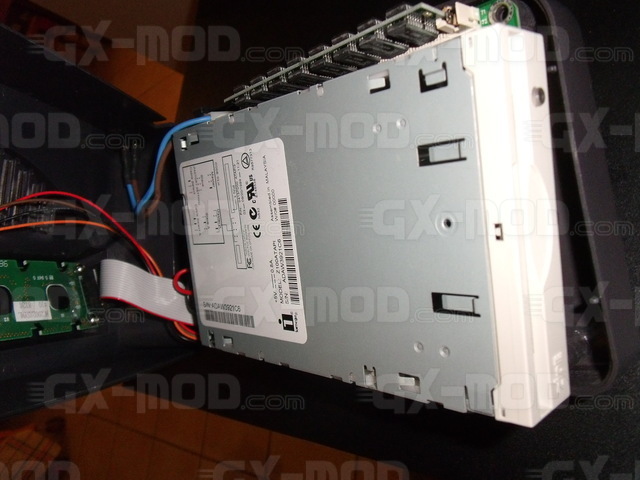

Déconnectez le lecteur ZIP et rangez-le avec ses 4 vis de maintien (au cas où).

Avant d'aller plus loin, faites un essai rapide de reconnaissance de la carte SD par le MB z64.

Ici, changez la façade chromée pour PC par l'autre fournie par le constructeur, deux vis cruciforme à retirer.

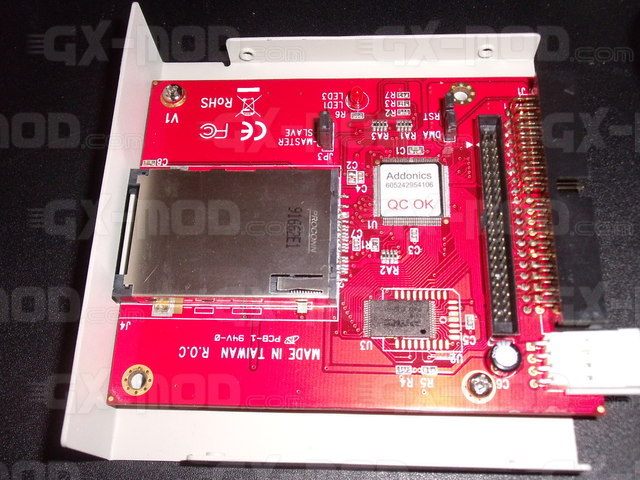

Assurez-vous que le lecteur de carte est bien fiché en Master :

Connectez le lecteur au MB z64.

Insérez la carte SD comprenant quelques roms puis alimentez le MB z64 pour voir s'il reconnait bien la carte SD.

Ca roule ?
Ok, passons au niveau suivant.




C'est dans cette partie où nous utiliserons de la colle à chaud.
Pourquoi de la colle à chaud ? Pour plusieurs raisons :
*facile d'utilisation
*séchage relativement rapide
*si vous décidez de démonter un jour il est assez aisé de tout faire disparaitre sans trace
*c'est du costaud

Déconnectez votre lecteur de carte SD ainsi que tout la connectique du MB z64 de manière à avoir la partie supérieure du MB z64 libre.

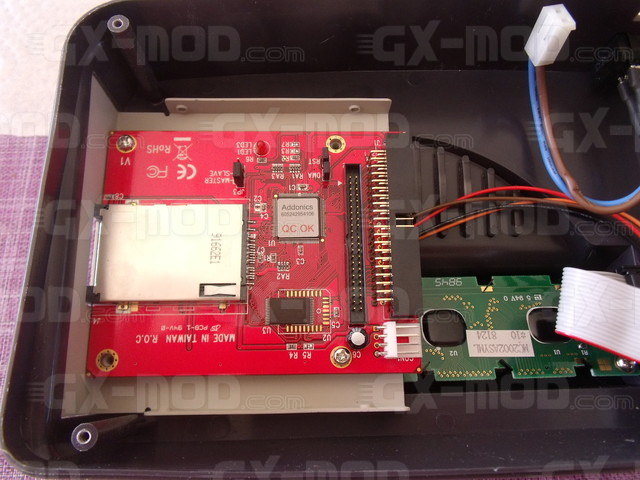

Positionnez le lecteur de carte tel qu'il devra être fixé définitivement.

Faites le contour du lecteur au crayon de papier puis retirez le lecteur de carte.

(crayon entre traits rouges rajoutés)

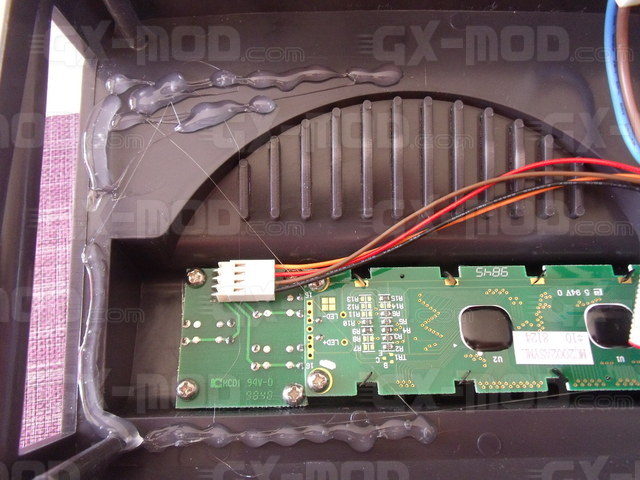

Appliquez un peu de colle autour intérieur du marquage.

(ici, j'avais mis un peu trop de colle, le lecteur ne rentrait plus, ne pas abuser)

Sans attendre replacez le lecteur de carte à l'emplacement de vos rêves puis barbouillez les coins du lecteur de colle.

Une fois la colle posée, attendez suffisamment de temps pour que la colle aie bien refroidie.

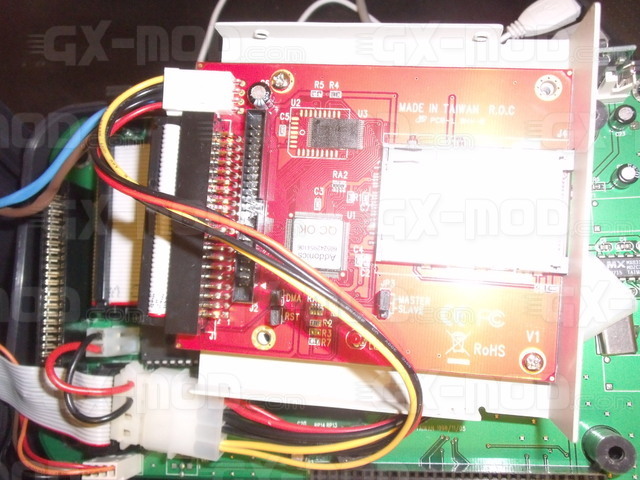

1/4 à 1/2 heure plus tard (le temps d'une mousse ou d'un gros café), reconnecter le tout (nappe, connectiques, alim...) entre la partie supérieure et la partie inférieure, en y allant molo.

Rendu à ce stade-là vous vous dites "mais putain ça ne logera jamais!", mais si je vous assure, ça loge en tassant un peu et en ne faisant pas votre gros bourrin.

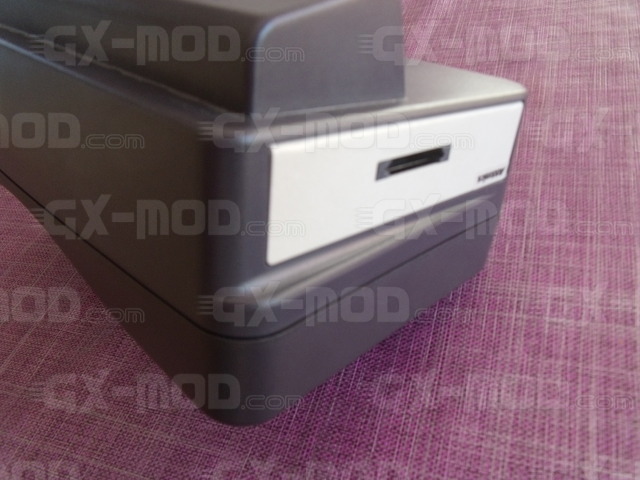

Remettez ensuite les 4 vis, '''sans forcer''', et roulez jeunesse à vous la Liberté.

Merci au site http://www.z64faq.tk pour ses infos et à SilverFox pour son bios 2.20.

Tuto réalisé par zouzzz pour Gx-mod

----

N'hésitez pas à poster sur le forum si vous rencontrez des problèmes ou pour tout commentaire.
